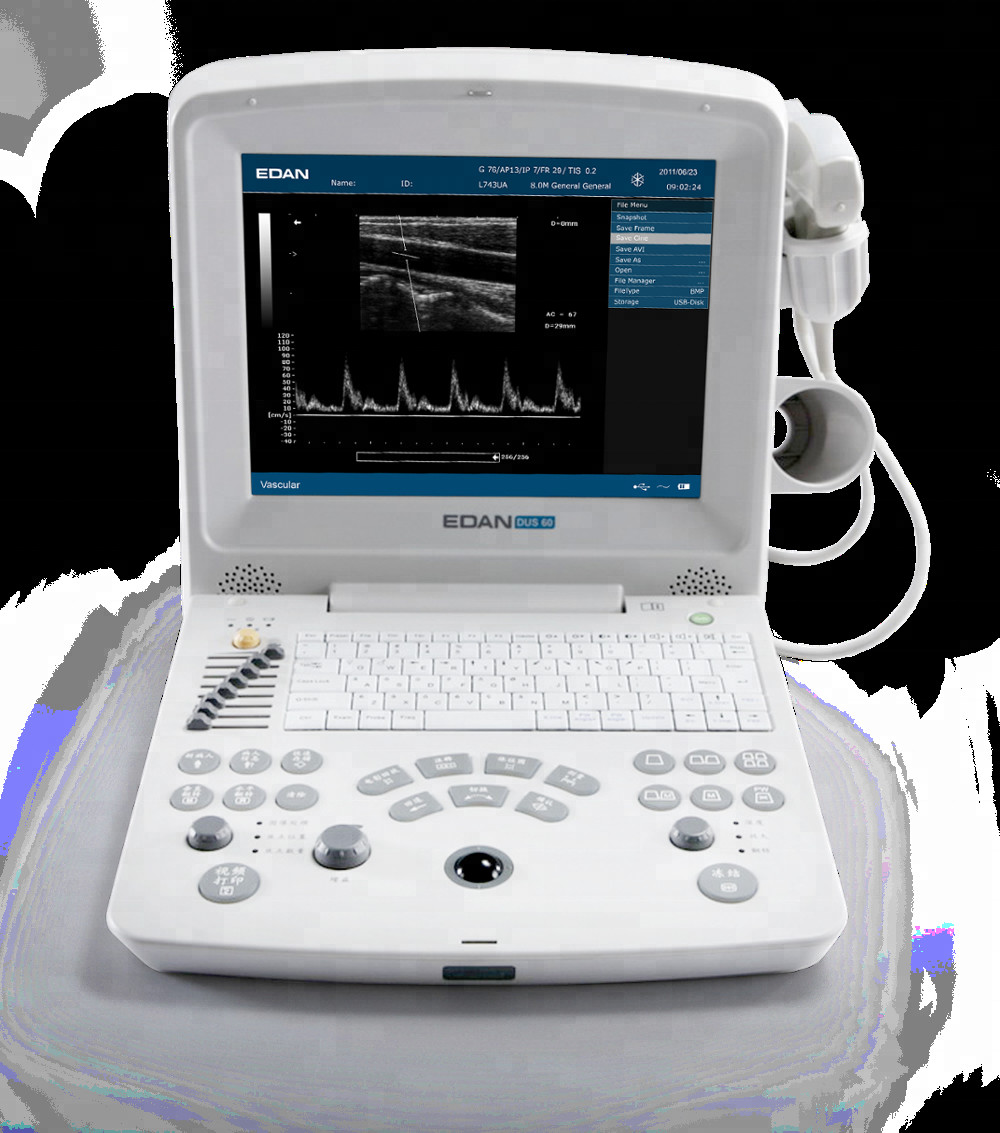

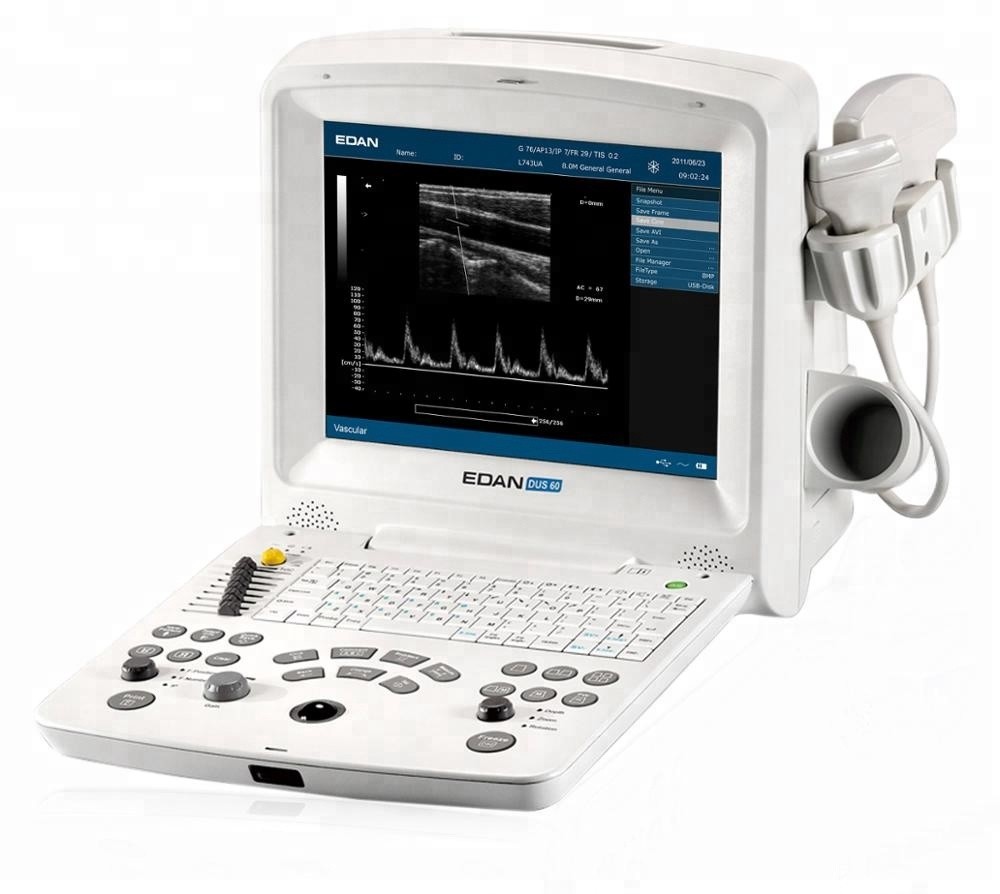

DUS 60 नई कॉम्पैक्ट अल्ट्रासाउंड प्रणाली

DUS 60 नई कॉम्पैक्ट अल्ट्रासाउंड प्रणाली

मानक विन्यास सहित:
मुख्य इकाई
- 12.1 इंच का एलसीडी मॉनिटर
- दो मानक ट्रांसड्यूसर कनेक्टर
- 8-खंड टीजीसी नियंत्रण
- चरणबद्ध उलटा हार्मोनिक कंपाउंड इमेजिंग
- मल्टी-बीम-गठन
- सिंथेटिक एपर्चर
- आईपी (छवि प्रसंस्करण) समारोह
- 256-फ्रेम सिने लूप मेमोरी
- 504MB छवि भंडारण क्षमता
- दो यूएसबी पोर्ट
- छद्म रंग
- मापन और गणना सॉफ्टवेयर पैकेज
- फ्लैश डिस्क (नेटैक, 4जी, यूएसबी2.0 प्रोटोकॉल)

चरण उलटा हार्मोनिक इमेजिंग

हार्मोनिक सिग्नल तब उत्पन्न होते हैं जब अल्ट्रासाउंड तरंगें शरीर में फैलती हैं।चूंकि ये संकेत शरीर में उत्पन्न होते हैं, इसलिए वे त्वचा की सतह के पास वसा को प्रेरित करने वाली कलाकृतियों से प्रभावित नहीं होते हैं।नतीजतन, केवल हार्मोनिक सिग्नल का उपयोग करके बनाई गई छवि में कम अव्यवस्था होगी और अधिक नैदानिक ​​हो सकती है।चरण-उलटा हार्मोनिक्स के साथ, अल्ट्रासाउंड दालों के जोड़ेविपरीत चरण प्रसारित होते हैं।जब उल्टे दालों से प्राप्त संकेतों को एक साथ जोड़ा जाता है, तो मूल घटक रद्द हो जाते हैं और केवल हार्मोनिक संकेत रहता है।यह एक ऐसी छवि बनाता है जो छवि को खराब करने वाले अव्यवस्था आर्टिफैक्ट में कमी के साथ शुद्ध हार्मोनिक है।

धब्बेदार न्यूनीकरण प्रौद्योगिकी

धब्बेदार कमी इमेजिंग धब्बेदार शोर को कम करके शरीर रचना विज्ञान और विकृति विज्ञान के दृश्य को बेहतर बनाने के लिए वास्तविक समय की छवि प्रसंस्करण का उपयोग करती है।एडन की स्पेकल नॉइज़ रिडक्शन इमेजिंग तकनीक एक उन्नत मल्टी-स्केल अनिसोट्रोपिक फ़िल्टरिंग एल्गोरिथम का उपयोग करती है।यह इमेजिंग तकनीक शोर क्षेत्रों को नैदानिक ​​​​छवि से अलग करने में उत्कृष्ट है, जिससे जटिल फ़िल्टरिंग को शोर बनाम वास्तविक शारीरिक जानकारी पर अलग-अलग प्रदर्शन करने की इजाजत मिलती है जिससे एक बढ़ी हुई छवि उत्पन्न होती है

मल्टी-बीम प्रौद्योगिकी

अल्ट्रासाउंड सिस्टम उच्च स्थानिक रिज़ॉल्यूशन का उत्पादन करने के लिए इलेक्ट्रॉनिक रूप से केंद्रित बीम का उपयोग करते हैं।ट्रांसड्यूसर से सिग्नल विलंबित होते हैं और एक केंद्रित अल्ट्रासाउंड बीम का उत्पादन करने के लिए सिस्टम में एक साथ जुड़ जाते हैं।कई बीम बनाने के लिए अलग-अलग देरी के साथ एक ही सिग्नल को एक साथ जोड़ा जा सकता है।जब ऐसा किया जाता है, तो फ्रेम दर को कम किए बिना स्थानिक संकल्प में सुधार किया जा सकता है या संकल्प को कम किए बिना फ्रेम दर में सुधार किया जा सकता है।जैसा कि नीचे दिखाया गया है, दोहरी बीमफॉर्मेशन के साथ समान प्राप्त बीम आधे ट्रांसमिट बीम के साथ बनते हैं, इस प्रकार फ्रेम दर को दोगुना कर देते हैं।
